| 3#油氣兩用(雙燃料)燃燒器
品牌：-weishaupt-（威索）
產地：德國 |
|
| 產品描述 |
| 過去幾十年來，威索Monarch系列燃燒器被廣泛使用于各種形式及規格的供熱裝置中。此系列燃燒器造就了威索燃燒器的良好聲譽。
可靠的功能、經典的技術及結構設計是這一系列燃燒器的樗。該系列燃燒器的功率范圍為60千瓦至10900千瓦。結合現代控制技術（如威索的氧量調節、電機變頻控制技術），可以獲得最節省能源及保護環境的效果。
雙燃料燃燒器同時提供使用燃?xì)饣蛉加偷目赡苄�。燃料的切換由燃燒器控制部分自動完成，而無須對燃燒器進行人工改動。對于任何出于經濟或安全因素考慮需要能夠隨時切換到另一種燃料的用戶，此類燃燒器無疑是最佳的解決方案。
|
快速調節控制方式 |
慢速調節方式 |
| 燃?xì)庹{(diào)節方式 |
兩段火 |
平滑兩段式 |
比例調節 |
平滑兩段式 |
比例調節 |
| 燃油調節方式 |
兩段火 |
兩段火 |
兩段火 |
平滑兩段式 |
比例調節 |
| 伺服馬達 |
運轉時間8S |
運轉時間20S |
運轉時間8S |
運轉時間20S |
運轉時間42S |
| 1#雙燃料燃燒器 |
GL1Z |
GL1Z |
- |
| 3#雙燃料燃燒器 |
GL3Z |
GL3ZM |
RGL3ZM | |
|
燃燒器型號 |
GL3/1-E, RGL3/1-E |
|
燃燒頭 |
G3/2a-133-100K |
|

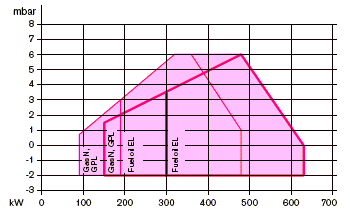

出力kW |
90 – 630 |
|
油耗kg/h |
16 - 53 | |
 |
|
G3/1-E雙燃料燃燒器
|
功率kW
|
球閥前燃?xì)鈮毫?mbar) |
電磁閥前燃?xì)鈮毫?mbar) |
|
閥組選擇 |
|
3/4” |
1” |
40* |
50* |
65 |
80 |
3/4” |
1” |
40* |
50* |
65 |
80 |
|
蝶閥尺寸 |
|
25 |
25 |
40 |
40 |
40 |
40 |
25 |
25 |
40 |
40 |
40 |
40 |
| 天然氣E, Hi = 37.26 MJ/mn3 (10.35 kWh/mn3) |
|
300 |
41 |
16 |
9 |
– |
– |
– |
22 |
6 |
– |
– |
– |
– |
|
350 |
54 |
20 |
10 |
8 |
– |
– |
29 |
8 |
5 |
– |
– |
– |
|
400 |
69 |
25 |
12 |
9 |
– |
– |
37 |
10 |
6 |
6 |
– |
– |
|
450 |
86 |
30 |
14 |
11 |
9 |
– |
46 |
12 |
7 |
7 |
6 |
5 |
|
500 |
105 |
36 |
16 |
12 |
9 |
9 |
56 |
14 |
8 |
8 |
6 |
6 |
|
550 |
126 |
42 |
18 |
13 |
10 |
9 |
68 |
17 |
9 |
9 |
7 |
6 |
|
600 |
149 |
49 |
21 |
15 |
11 |
10 |
80 |
19 |
10 |
10 |
8 |
7 |
|
650 |
174 |
56 |
23 |
16 |
12 |
11 |
93 |
22 |
11 |
11 |
9 |
8 |
| 天然氣LL, Hi = 31.79 MJ/mn3 (8.83 kWh/mn3) |
|
300 |
57 |
21 |
10 |
8 |
– |
– |
30 |
8 |
– |
– |
– |
– |
|
350 |
76 |
26 |
12 |
10 |
– |
– |
40 |
10 |
6 |
6 |
– |
– |
|
400 |
98 |
33 |
15 |
11 |
9 |
– |
52 |
13 |
7 |
7 |
6 |
5 |
|
450 |
123 |
40 |
18 |
13 |
10 |
9 |
65 |
16 |
8 |
8 |
6 |
6 |
|
500 |
150 |
49 |
20 |
14 |
11 |
9 |
80 |
19 |
10 |
9 |
7 |
6 |
|
550 |
181 |
58 |
23 |
16 |
12 |
10 |
96 |
22 |
11 |
10 |
8 |
7 |
|
600 |
214 |
68 |
27 |
18 |
13 |
11 |
114 |
26 |
13 |
12 |
9 |
8 |
|
650 |
250 |
78 |
30 |
20 |
14 |
12 |
133 |
29 |
14 |
13 |
10 |
9 |
| 液化氣B/P, Hi = 93.20 MJ/mn3 (25.89 kWh/mn3) |
|
300 |
19 |
9 |
– |
– |
– |
– |
10 |
– |
– |
– |
– |
– |
|
350 |
25 |
11 |
– |
– |
– |
– |
13 |
– |
– |
– |
– |
– |
|
400 |
32 |
13 |
8 |
– |
– |
– |
17 |
6 |
– |
– |
– |
– |
|
450 |
39 |
16 |
9 |
– |
– |
– |
21 |
7 |
– |
– |
– |
– |
|
500 |
47 |
19 |
11 |
9 |
– |
– |
26 |
8 |
6 |
6 |
5 |
– |
|
550 |
56 |
21 |
12 |
10 |
8 |
8 |
30 |
40 |
6 |
6 |
6 |
5 |
|
600 |
66 |
25 |
13 |
11 |
9 |
9 |
36 |
11 |
7 |
7 |
6 |
6 |
|
650 |
76 |
28 |
14 |
12 |
10 |
9 |
42 |
12 |
8 |
8 |
7 |
7 |
| DN40 和DN50 的數值也同樣適用于1-1/2"和2"的閥門組 | |
| 配件配置表 |
|
型號 |
GL1 |
GL3/RGL3 |
|
燃燒器馬達單相230V,50Hz |
型號 |
EC90/50-2 |
EC90/50-2 |
|
馬達功率 |
kW |
0.40 |
0.76 |
|
馬達負載230V |
A |
2.7 |
6 |
|
馬達保險絲 |
A |
10 |
16 |
|
馬達轉速 |
rpm |
2850 |
2880 |
|
馬達電容 |
μF |
16 |
25 |
|
燃燒器馬達三相230/400V |
型號 |
EC90/50-2 |
EC90/50-2 |
|
馬達功率 |
kW |
0.76 |
0.76 |
|
馬達負載230/380V |
A |
3.6/2.1 |
3.6/2.1 |
|
馬達保險絲 |
A |
6 |
6 |
|
馬達轉速 |
rpm |
2820 |
2880 |
|
點火變壓器 |
型號 |
W-ZG02/2 |
W-ZG02/2 |
|
程控器 |
型號 |
LFL1.322 |
LFL1.322 |
|
伺服馬達單段火、兩段火Z(運行時間8s) |
型號 |
1055/80 |
1055/80 |
|
伺服馬達平滑兩段火ZM(運行時間20s) |
型號 |
SQM10.15562 |
SQM10.15562 |
|
伺服馬達比例調節式(運行時間42s) |
型號 |
SQM10.16562 |
SQM10.16562 |
| 油泵(GL用) |
型號 |
AE67C |
AE97C |
| 油泵(RGL用) |
型號 |
- |
AJ6CE |
| 燃油電磁閥1/8"(GL用) |
型號 |
7121ZBG1 |
7121ZBG1 |
| 燃油電磁閥1/8"(RGL用) |
型號 |
- |
121K2423 |
| 燃油壓力開關(1-10bar) |
型號 |
- |
900.2378 |
| 油管 |
DN/mm |
8/1000 |
8/1000 |
| 重量(不包括閥組) |
kg |
42 |
47 | |
|

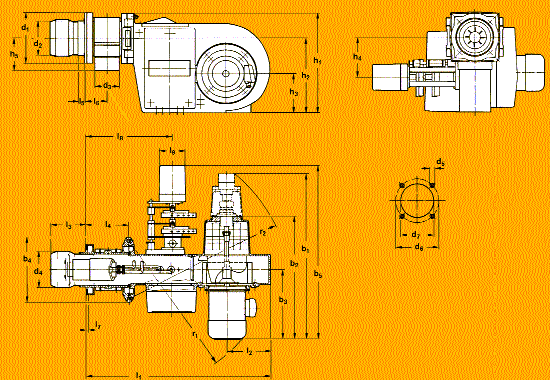

型號 |
I1 |
I2 |
I3 |
I4 |
I5 |
I6 |
I7 |
I8 |
I8 |
I9 |
I9 |
b1 |
b2 |
b3 |
b4 |
b5 |
|
1# |
685 |
168 |
112 |
168 |
35 |
88 |
8 |
312 |
342 |
110 |
120 |
655 |
497 |
275 |
248 |
543 |
|
3# |
805 |
188 |
153 |
188 |
28 |
98 |
8 |
392 |
382 |
110 |
120 |
735 |
525 |
295 |
280 |
570 |
|
型號 |
b5 |
b5 |
h1 |
h2 |
h3 |
h4 |
h5 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
r1 |
r2 |
|
1# |
653 |
– |
388 |
290 |
150 |
175 |
130 |
195 |
129 |
DN25 |
130 |
M8 |
160-170 |
135 |
550 |
630 |
|
3# |
680 |
750 |
430 |
325 |
170 |
175 |
140 |
220 |
154 |
DN40 |
160 |
M10 |
186 |
165 |
650 |
700 | | |
